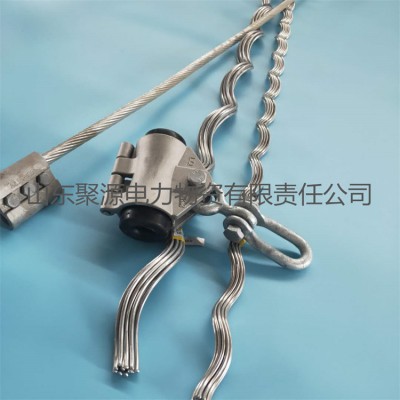

光缆悬垂金具有adss光缆悬垂金具，opgw悬垂金具，其中opgw光缆悬垂金具比adss光缆用悬垂金具多一条接地线，按照光缆的缆径和抗拉力来生产核算价格报价，根据杆用和塔用的不同，连接件也可配不同型号。悬垂串金具包括U型螺丝、悬垂线夹、预绞丝护线条、接地引流线以及必要的连接金具。悬挂串连接金具机械强度等级70kN。悬垂线夹为预绞丝型，其夹体材料为铝合金，夹体中应配有三元乙丙橡胶缓冲弹性垫。产品组成：内绞丝、外绞丝、U型挂环、直角挂环、悬垂套壳、接地线等。
用 途:
此种预绞式悬垂线夹是将OPGW光缆悬挂在输电线路杆塔上的联接金具。线夹可以减小光缆在悬挂点上的静态应力，提高光缆的抗振能力，抑制风力振动的动态应力；还可以保证光缆的弯曲不超过允许的数值，使光缆不产生弯曲应力。由于光缆安装了该线夹后，不会产生各种有害的应力集中，所以光缆中的光纤不会产生附加损耗。
特点：
1.悬垂线夹与OPGW光缆有较大接触面积，应力分布均匀，无应力集中点，同时增强了挂点位置光缆的刚度，起到很好的保护作用。
2.有较好的动态应力承受能力，可提供足够的握力（18％UTS）来保护OPGW光缆在不平衡负载的条件下运行。
3.该结构配以柔性橡胶夹块，增强了自阻尼，使磨损减小。
4.端部磨圆处理，提高了电晕起晕电压.
5.优质的铝合金材质，提高了线夹的机械性能及防腐性能，大大延长了使用寿命。
使用指导:
单悬垂线夹可用于光缆与直线杆塔或转角/仰角≤25°杆塔的联接
双支悬垂线夹可用于大跨距或大仰（俯）角的直线杆塔，每杆塔一套。
按光缆外径和档距/综合荷载选配悬垂线夹。
可以根据杆塔上挂线方法的不同，选用不同的连接金具与悬垂线夹配套。
